• 1 范围

  本标准规定了搪玻璃设备法兰、管口、人孔、管子和管件用垫片的型式、基本参数、主要尺寸及技术要求。
  本标准适用于公称压力小于等于l.0 MPa,设计温度高于-20℃低于或等于200℃的搪玻璃设备、管口、人孔、管子和管件用垫片。

• 2 规范性引用文件

  下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引角文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
  GB/T 539耐油石棉橡胶板
  GB/T 4239不锈钢和耐热钢冷轧钢带
  HG/T 2143--2006搪玻璃设备管口
  QB/T 3627 聚四氟乙烯薄膜
• 3 型式、基本参数及主要尺寸

  3.1 搪玻璃设备法兰和圆形人孔用A型垫片的型式、基本参数及主要尺寸见图l、表l及表2的规定。
  3.2 PNl.O搪玻璃设备管口用B型垫片的型式、基本参数及主要尺寸见图l、表l及表3的规定。

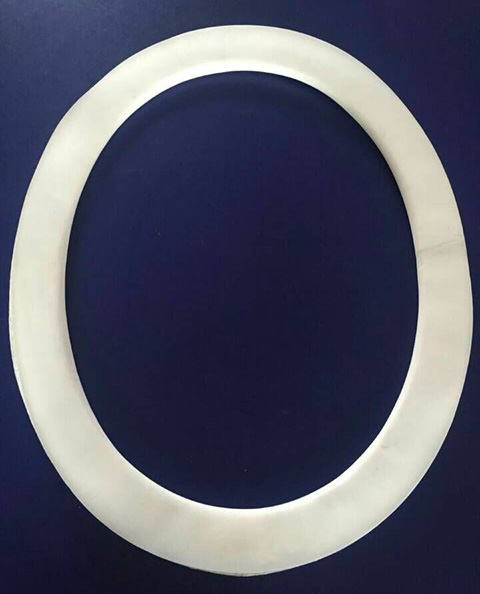

  3.3 搪玻璃设备椭圆形人孔用C型垫片(DN400×300)的型式、基本参数及主要尺寸见图2及表l的规定。
  3.4 PN0.6搪玻璃设备管口用B型垫片的型式、基本参数及主要尺寸见附录A。
  3.5 标记示例。
  a) 标记示例l。公称直径DNl 200 mm，公称压力PN0.6 MPa，内填充层为l类材料的搪玻璃设备法兰用A型垫片，其标记为：垫片PN0.6 DNl 200 A I HG/T 2050--2006。
  b) 标记示例2。公称直径DNl00mm，公称压力PNl.0 MPa，内填充层为Ⅱ类材料的搪玻璃设备管口用B型垫片，其标记为：垫片PNl.0 DNl00 8ⅡHG/T 2050--2006


现在该产品和中美合资苏州法德尔搪玻璃有限公司、德地氏化工设备(无锡)有限公司长期配套。不少用户使用后，反应很满意。完全能够达到耐高压、耐高温、耐强腐蚀、密封效果好、使用寿命长的特点。该产品是搪玻璃设备和管道配件上最理想的密封垫圈，欢迎行业同仁来我公司参观指导，我公司愿与广大用户合作。热心周到地为行业单位配套服务。
